    转盘轴承选型技巧,让选购更容易


    转盘轴承具有的承载性,通常用于起重机械、挖掘机、回转台、风力发电机、望远镜和坦克炮塔等装置上。通过机加工方法的改进和设计的升,现阶段的转盘轴承可以应用于尺寸更小、更复杂和更精密的场合。
     一、转盘轴承的选型要素
      转盘轴承的正确选择取决于载荷、刚度、转速、尺寸和旋转灵活性等诸要求。客户和制造商共同对设计目标和轴承适用性进行选型,有助于在成本较低和保证无故障工作的前提下,使系统的性能达到较好。通常载荷容量是选择轴承截面尺寸和直径的决定性因素,但其他参数则决定了选择哪种轴承类型较好。
      1、如有较大力矩需求般需要采用双列四点接触球轴承。
      2、增大刚度般则要求采用滚子轴承。
          3、 大载荷承载需要采用交叉滚子(两列或三列滚子轴承)
      对于需要增加刚性和承载的场合,要求采用大尺寸轴承,但对于诸如机器人和操纵装置等具有灵敏度要求的场合,则需要采用小尺寸轴承。内径尺寸更小的转盘轴承使安装构件的结构更加紧凑、总重量减轻,同时,对于转速较高且要求结构变形小的场合,还降低了惯性力矩。
     二、转盘轴承的选型步骤
      1、转盘轴承学名回转支承,在回转支承选型之前,先要明确使用环境及工况。
      2、确定转盘轴承 大载荷。这个载荷必须同时包括施加于回转支承的动载荷和静载荷。施加在套圈上的载荷应该被转换成作用于回转支承中心的当量载荷。些必须注意的事项:
      ①所有的作用于回转支承和齿轮的外力,不仅仅是额定载荷或者工作负载,也包括在设备静止时可能突然产生的负载,例如大风对大型建筑的作用等等
      ②在过载或者测试的情况下可能产生的负载。
      ③在安装和拆卸过程中产生的载荷。
      ④由回转支承支承的所有结构的重量。
      ⑤所有可能发生的载荷的总和。举个例子,台起重机,在正常使用和过载试验的时候负载和工作半径都具有多种变化。
        3、将计算出来的负载乘以合适的安系数。
      4、如果需要完整的齿轮,需要确定齿轮所需承受的载荷。计算方法与回转支承载荷相同,应该考虑到所有可能发生的情况;举几个例子,这些情况包括工作时、静止时、倾斜时以及过载试验时等。另外个需要注意的就是在每种情况下的负载类型。
      5、确定了安装布局后,需要考虑大小齿轮的位置,回转支承与紧固螺栓的安装和后续维护问题。
      6、参考万达回转支承操作手册的“产品概述&选型指南”,选定每处所需要的回转支承系列。
      7、通过把前面算出的回转支承载荷和安系数同回转支承的承载性曲线相比对,我们可以做出个初步的回转支承选择。定要确保所有的负载组合都要低于承载性曲线。在许多情况下,现在我们可以有几种回转支承供选择,它们都可以满足负载要求。
      8、如果可能,核查选定回转支承的齿轮负载能力。
      9、确认固定螺栓、固定板和接缝的布置适宜安装。
     三、转盘轴承选型计算方法
      1、静态选型
      静态参照载荷Fa’和M’的计算方法

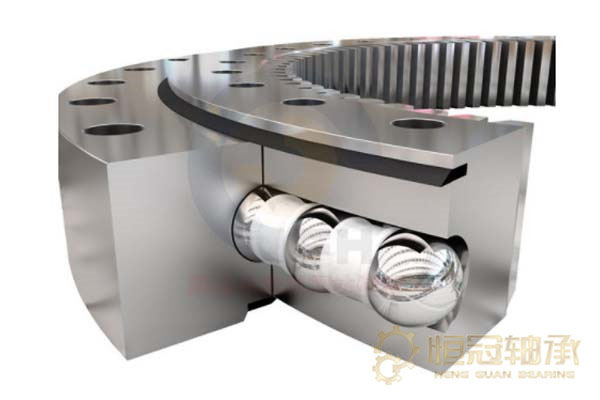

      ①单排四点接触球式
      单排四点接触球式回转支承的选型计算分别按承载角45
