    单排球式支承Q系列




    说明:1.无齿式(QU)系列外形尺寸由相同滚道中心直径的内齿式D和外齿式dn组成,其堵塞与油孔布置在外圈上;
    2.安装连接孔型式代号A:内、外套圈均为光孔
    B:内、外套圈基面均为螺纹孔,深度为T(安装孔螺纹T可在孔的另)
    C:外套圈基面螺纹孔,深度为T,内套圈为光孔(安装孔螺纹T可在孔的另)
    D:内套圈基面螺纹孔,深度为T,外套圈为光孔(安装孔螺纹T可在孔的另)

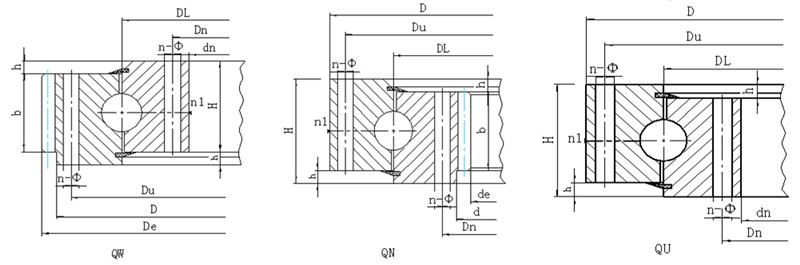

    3.外齿式(QW)结构图、内齿式(QN)结构图和无齿式(QU)结构图如下:
